Замер сложного натяжного потолка

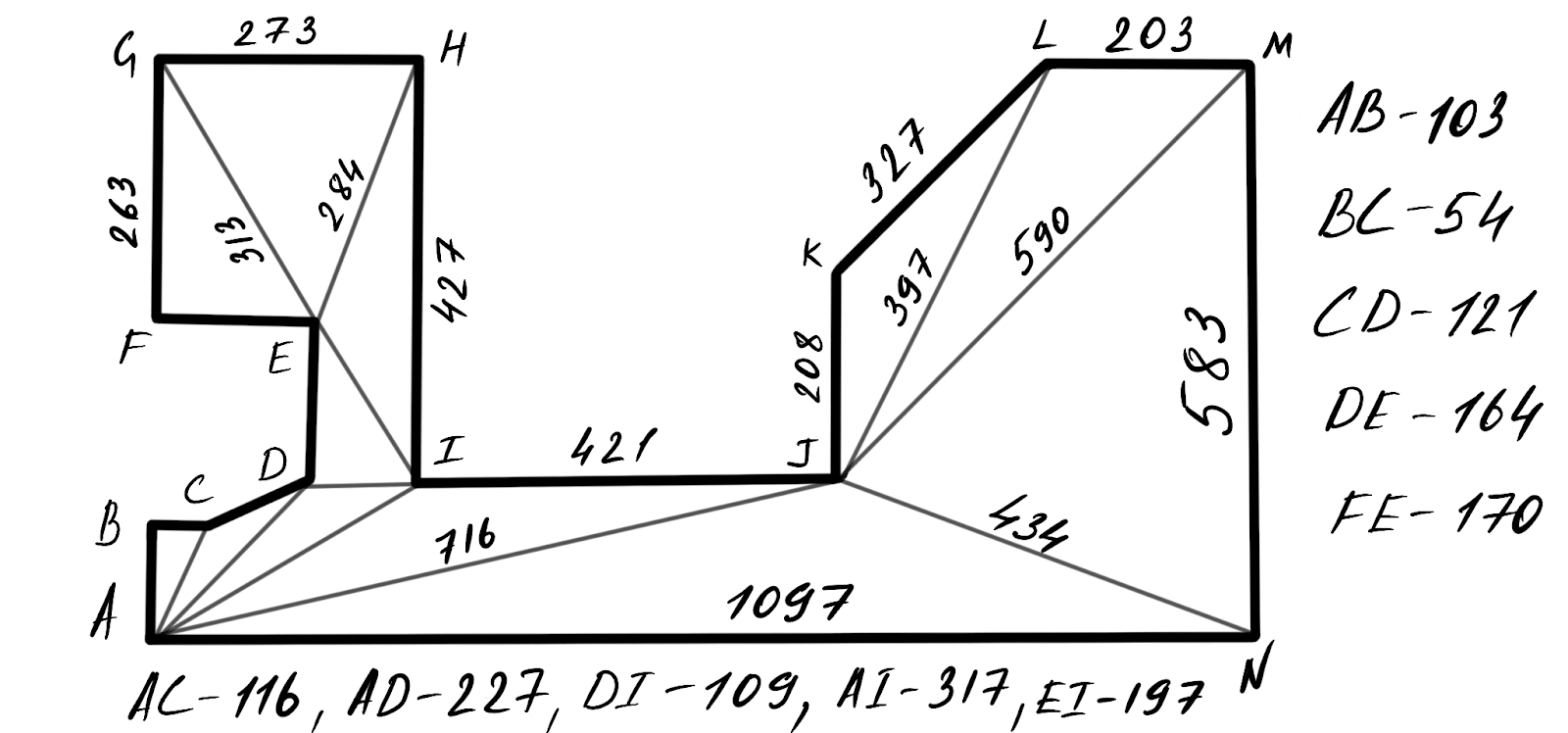

Под сложными натяжными потолками подразумевают потолки имеющие большое количество углов, либо сложные геометрические формы или то и другое вместе. При снятие размеров и построении чертежей таких потолков используются все те же принципы, а именно разбитие всей площади потолка на составные элементы в виде треугольников. Например рассмотрим вот такой потолок.

По началу может показаться, что данный потолок представляет сложность. На самом деле он не многим сложнее обычного 4-х угольного потолка, единственное, что здесь больше сторон и диагоналей. Принцип остается тем же. это с помощью минимального количества диагоналей разбить фигуру на треугольники. Допускается комбинированный подход к построению чертежей подобного рода потолков. Суть которого заключается в сочетании построения чертежа по диагоналям и углам. Количество измеряемых диагоналей можно сократить, убрав из чертежа диагонали между прямыми углами. Тогда наш чертеж будет выглядеть следующим образом.

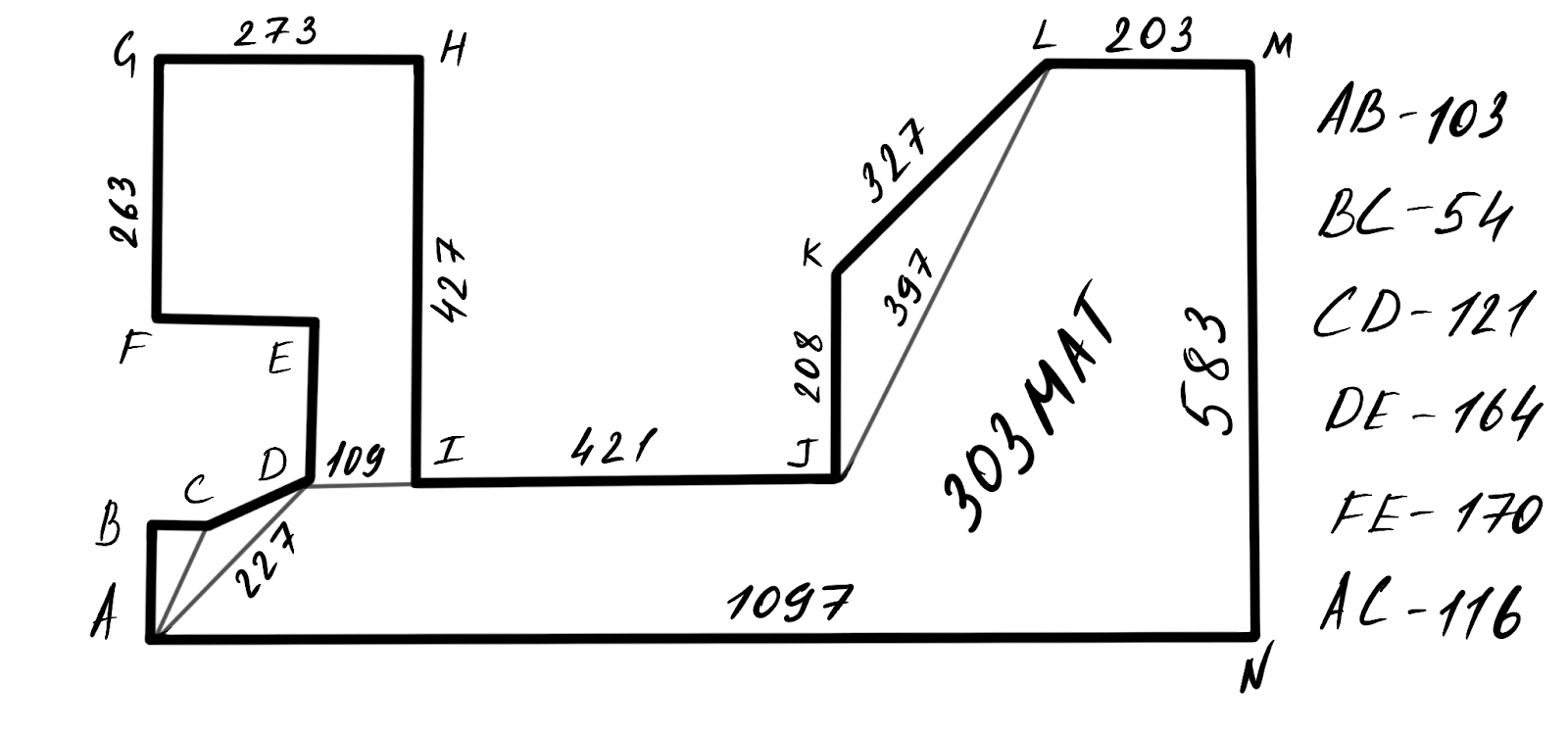

Как можно заметить на новом чертеже количество диагоналей стало существенно меньше. На нем мы убрали диагонали между прямыми углами. Также на самом чертеже добавилась надпись с цветом и фактурой полотна из которого нужно изготовить наш потолок. Такое обозначение на мой взгляд наиболее удачное, потому что сразу всем понятно. что именно из этого материала должен изготовиться данный потолок. Часто бывает что на замерочном листе нанесены чертежи сразу нескольких потолков и при написании цвета и фактуры где нибудь сбоку, порой приводит к путанице и непониманию к какому именно чертежу относится та или иная фактура, а если она нанесена прямо на сам чертеж, в таком случае различные толкования исключены.

         Следующий вариант натяжного потолка’, это потолок с криволинейным участком. такие полотна часто встречаются в многоуровневых потолках.

Для того чтобы сделать замер натяжного потолка с криволинейным участком, нам необходимо разбить криволинейную часть потолка на короткие отрезки используя принцип, чем круче изгиб, тем короче отрезки. Размер отрезков обычно составляет от 20 до 50 см. в среднем 30 см. На всей протяжённости криволинейного участка размер отрезков можно менять, то есть в одном месте например можно разбить на отрезки по 30 см., а в другом по 50 см. Просто для удобства, чтобы не запутаться, обычно отрезки делают одинаковыми, единственное что последний отрезок будет скорее всего отличаться от остальных, потому что сложно поделить всю длину без остатка. К примеру длина криволинейного участка 245 см., поделив такой участок на 30-ти сантиметровые отрезки, мы получим 7 отрезков по 30 см. и один, последний отрезок, 35 см.

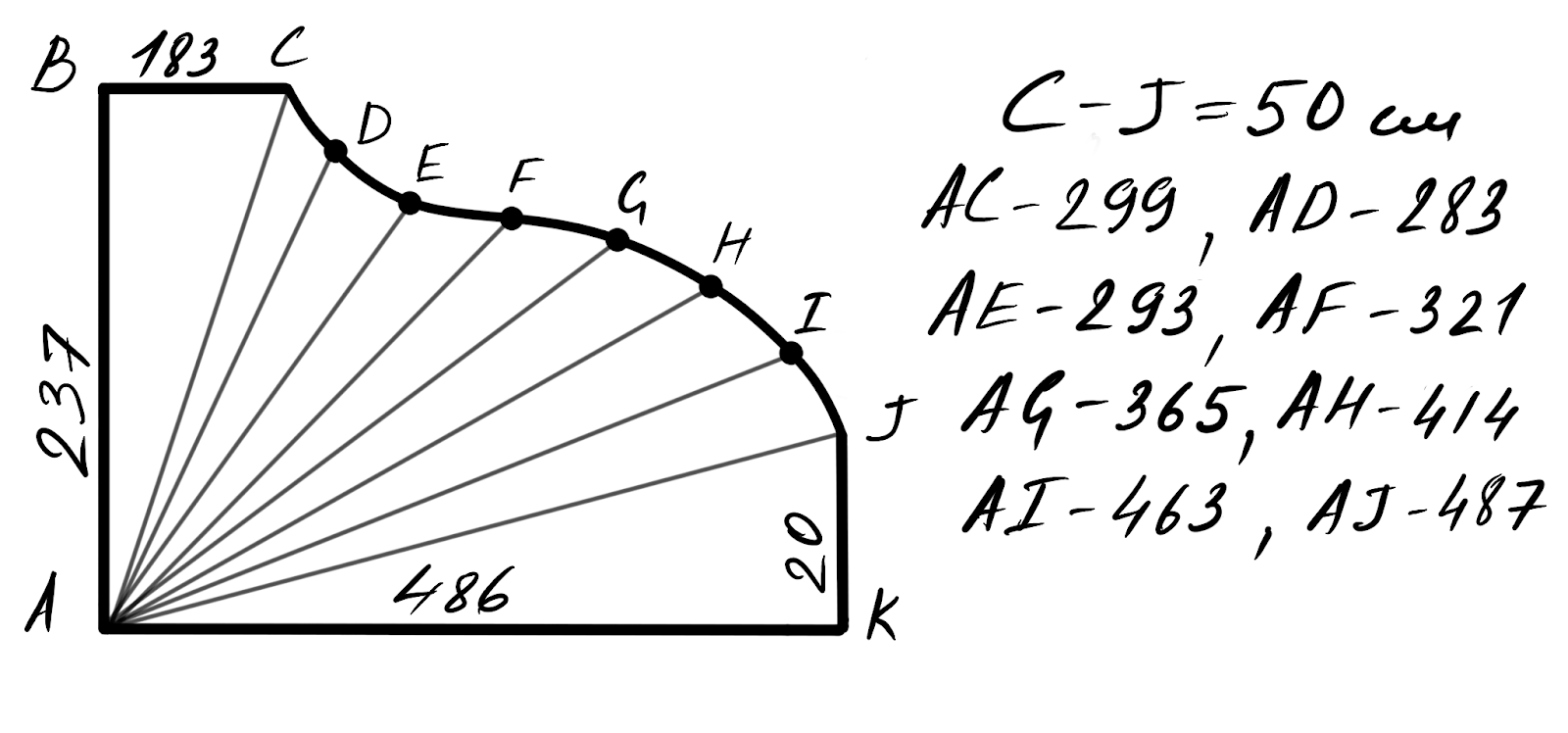

         На рисунке мы поделили нашу криволинейку на равные отрезки по 50 см. обозначив их соответствующими буквами. Из точки А с помощью диагоналей разбили наш потолок на треугольники. Размеры диагоналей выписали сбоку. Остальные размеры написали непосредственно на самом чертеже. Размеры диагоналей, можно было также написать на самом чертеже, но получилось бы все  слишком мелко и плохо читаемо. Тем самым мы показали, что запись размеров на чертеже носит произвольный характер, главное чтоб все было понятно и легко читалось. Если полотно с криволинейным участком является нижней частью многоуровневого потолка, то по криволинейной части нужно добавить полку равную высоте перегиба. Для того чтобы ее  добавить необходимо просто это указать на чертеже указав ее высоту. При самостоятельном построении такого чертежа в программе раскроя, воспользоваться соответствующей функцией в программе easy ceiling. Ее можно скачать, абсолютно бесплатно, на сайте https://easyceiling.ru/

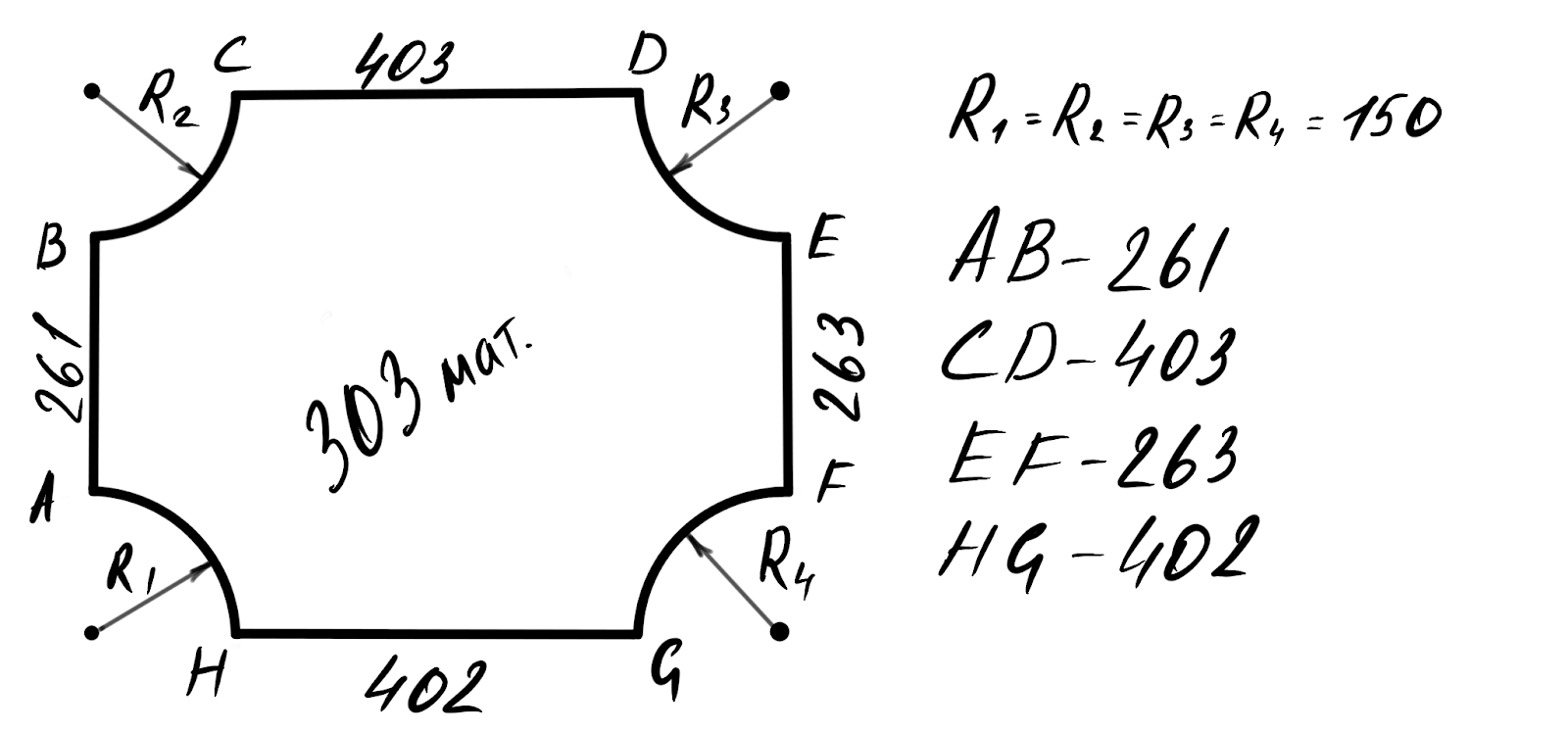

      Теперь рассмотрим ещё один вариант натяжного потолка который часто встречается, а именно потолок со срезанными углами. Углы обычно срезаются наружу или вовнутрь по определенному радиусу. Сперва возьмём  вариант с вогнутыми углами.

Построить такой чертеж можно несколькими способами. Первый способ, это разделить криволинейные участки на отрезки и потом посредством диагоналей поделить наш чертеж на треугольники, все тоже самое как и с обычной криволинейкой. Но такой вариант будет слишком муторный. И потребует много лишних действий. Намного проще и быстрее снять размеры так как сделано на рисунке, а именно измерить прямые участки и измерить радиусы скруглений. Бывает такое, что скругления сделаны не по определенному радиусу, а как рука взяла. В этом случае необходимо просто измерить длину дуги и этого будет достаточно для построения чертежа. Также стоит помнить, что полотно у нас идёт с усадкой, и если даже будет небольшая погрешность в измерениях, ничего страшного в этом нет, полотно растянется, тем самым нивелируя незначительные отклонения в замере.

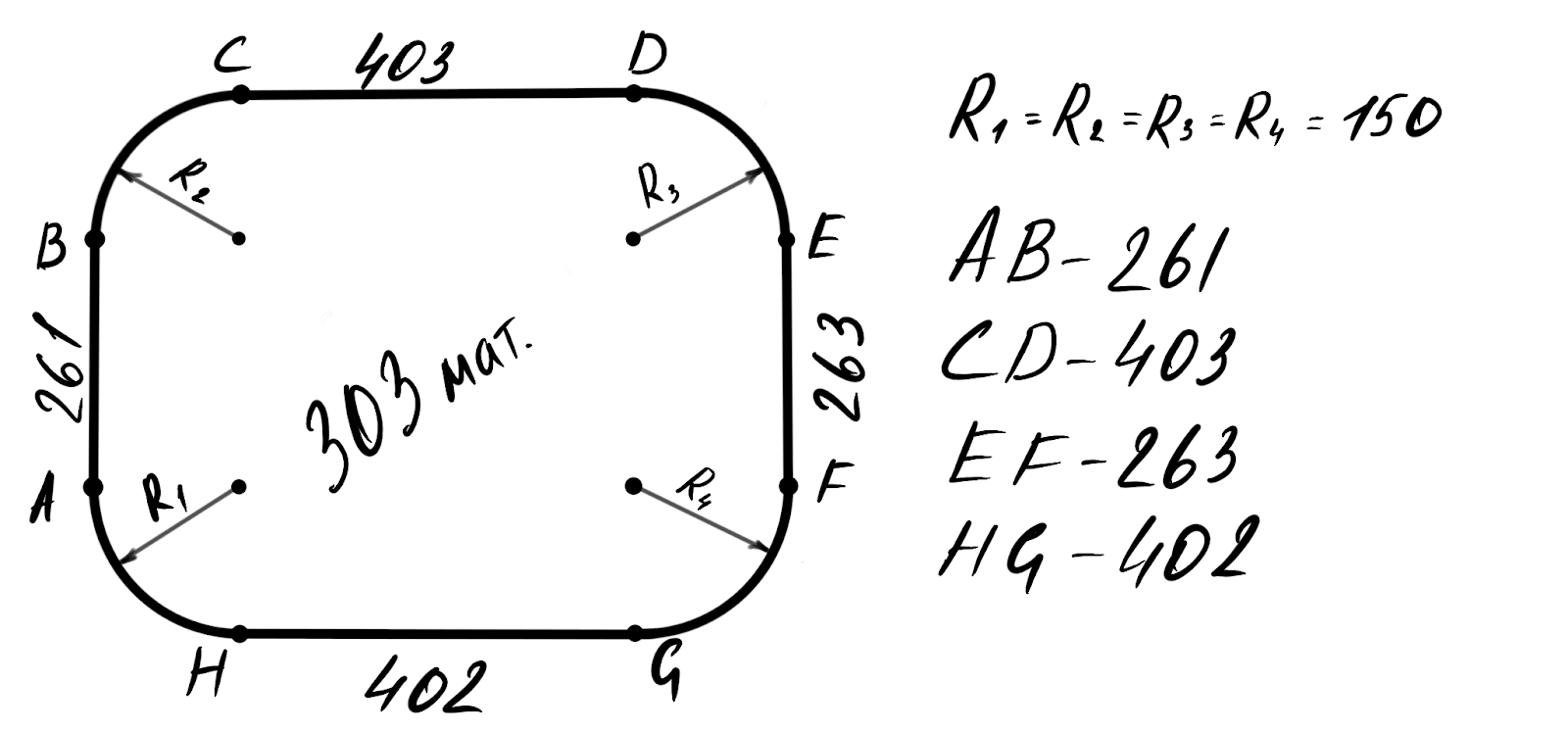

    Родным братом потолка с вогнутыми углами, является потолок со скругленными углами наружу. Он тоже частенько встречается. Выглядит он вот так.

Здесь все тоже самое, что и со скруглением во внутрь. Базовым чертежом по прежнему остается прямоугольник, только теперь радиус скругления находится не снаружи, а внутри. Если радиус нам не известен, можно измерить длину дуги, чего тоже будет достаточно для построения чертежа. По такому нехитрому принципу производится построение таких потолков.

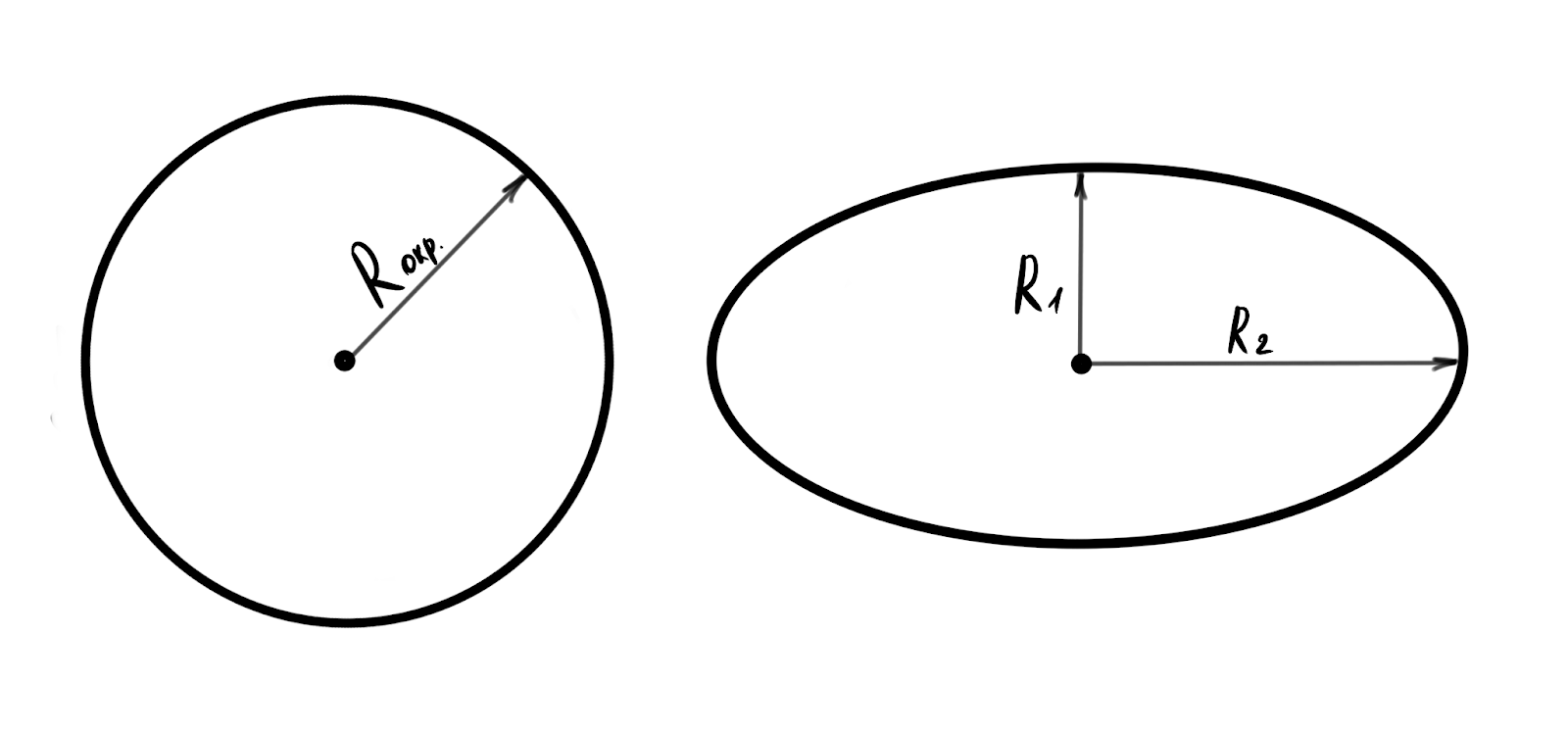

     К сложным, но в тоже время очень простым, можно отнести потолки в виде круга или эллипса.

Для построения чертежа таких потолков, необходимо измерить радиус. Для эллипса их будет два, большой и малый радиусы. Зачастую центр круга или эллипса нам неизвестен и измерение радиуса становится проблематичным. Поэтому мы просто замеряем диаметр и делим его пополам. Хочу заострить внимание на одном моменте. Радиусы и диаметры, для девушек менеджеров, принимающих заказы на производстве, довольно тонкие материи и при заказе таких плотен, желательно лишний раз все перепроверить.

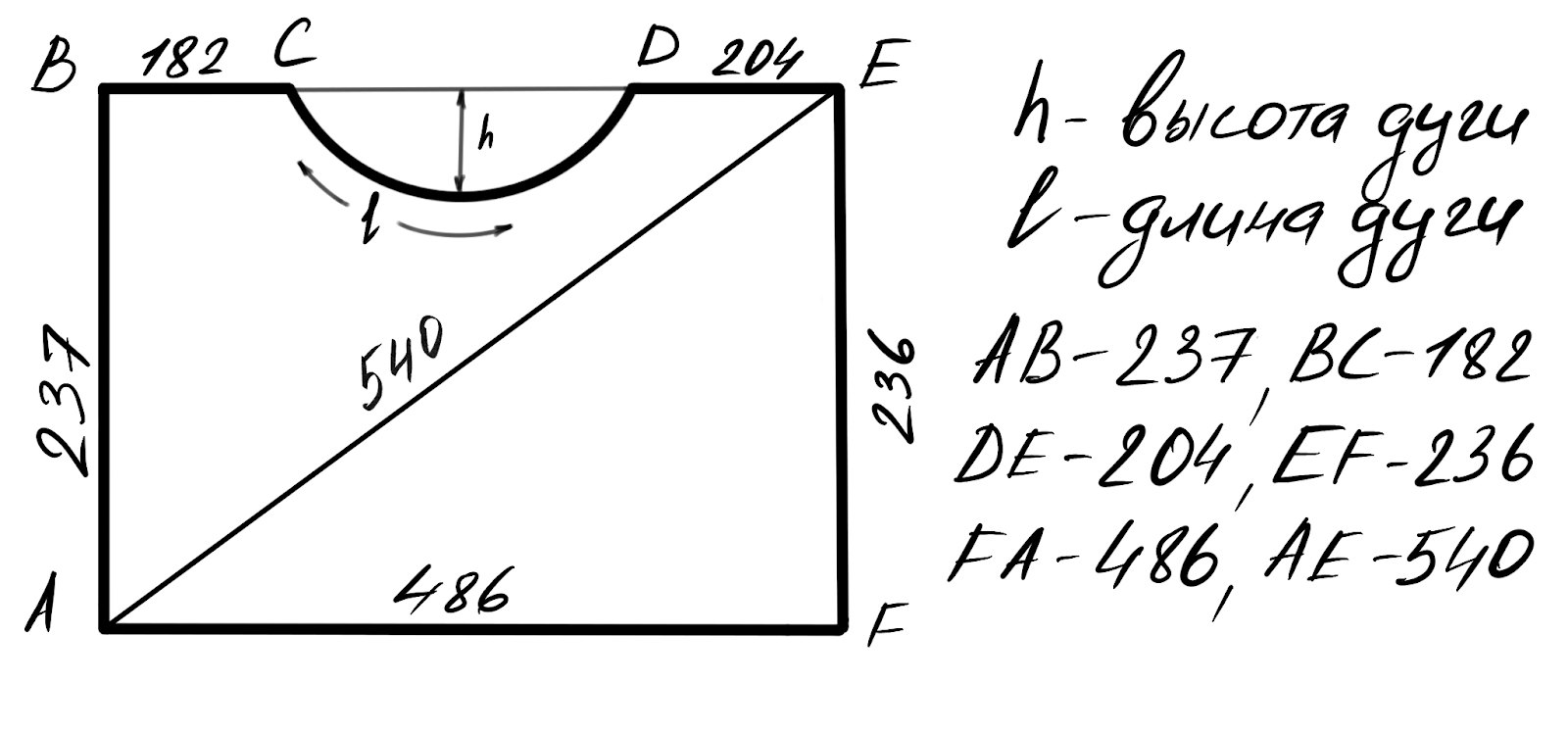

     Едем дальше. Часто встречаются потолки с криволинейным участком в виде дуги.

Для построения чертежа такого потолка необходимо снять размеры стен и диагоналей, а также измерить длину и высоту самой дуги. Такой способ будет самым простым и быстрым. На рисунке приведён пример построения чертежа натяжного потолка по такому принципу. Как видно, все легко и просто. Но если вдруг возникнут какие либо сложности, всегда можно воспользоваться базовым принципом. Разбить криволинейку на отрезки и замерить все диагонали. Опять же если, что то непонятно, можно проконсультироваться у специалистов, они всегда помогут.

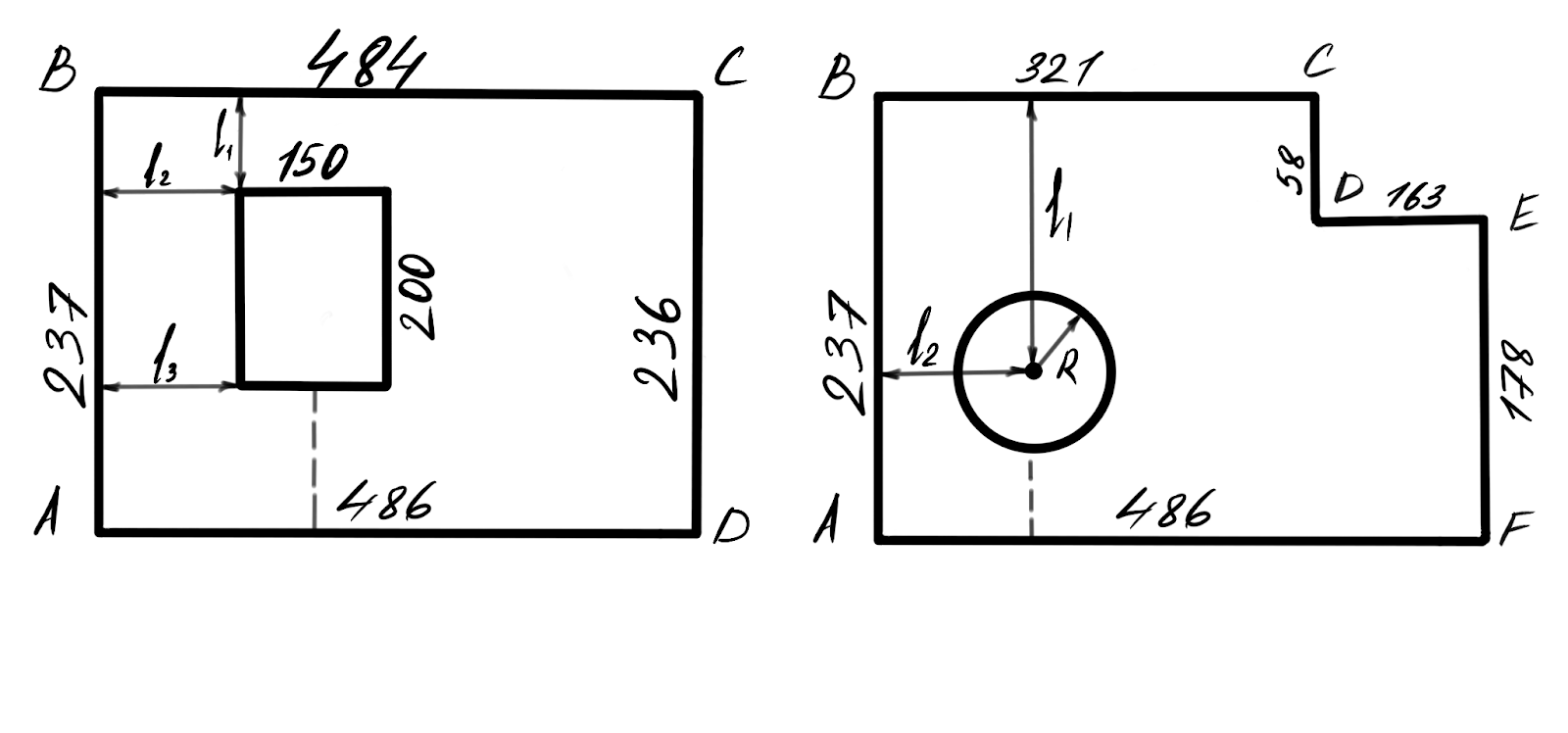

     Ну и напоследок, это потолки с вырезами. Если у нас на потолке есть к примеру люк на чердак или есть предположим колонна, либо ещё какие предметы, тогда нам потребуется в полотне сделать вырез. Вырез может иметь любую форму, но наиболее распространённые это прямоугольный, либо круглый варианты. Также вырез может быть с разрезом или без. Разрез делается в том случае если обойти предмет проходящий сквозь потолок по-другому не получится. К примеру кирпичный дымоход или колонна, без разреза полотна тут не обойтись. Разрез облачно делается под прямым углом к ближайшей стене, желательно в незаметном месте. По месту стыковки разреза устанавливается разделительный профиль, через который соединяются полотна. В случае же с люком например, разрез не потребуется, в полотне просто изготавливается вырез нужного размера. На картинке ниже приведен пример чертежа натяжного потолка с внутренним вырезом.

Для понимания того каким должен быть вырез, необходимо указать его местоположение на полотне и размеры его сторон. Если вырез круглый, то необходимо указать его радиус или диаметр. Местоположение выреза на полотне обозначается путём измерения расстояний от вершин выреза до стен. Стены к которым измеряется расстояние до выреза выбираются произвольно, проще измерить расстояние до ближайшей стены. Разрез если он нужен, лучше сделать в менее заметном месте.

     Что хотелось бы сказать по итогу. В целом не существует жестких правил построения чертежей натяжных потолков. Главное всегда стремится к тому, чтобы ваш чертеж был понятен и читаем. В любых непонятных ситуациях, можно спросить на производстве, как лучше замерить тот или иной потолок. Ну и не забывать про базовый принцип построения чертежей, а именно деление на треугольники. Ну как то так.

     Для наглядности советую посмотреть этот видеоролик.
